Реверс-инжиниринг и конструирование оборудования химической промышленности

Записаться на курс

Формат обучения

Вид образования

Повышение квалификации

Срок обучения

74 ч.

О курсе

часов практики

Категория слушателей

Студенты инженерных направлений и специалисты в инжиниринговой деятельности машиностроительных производств.

Характеристики курса

Вид образования

Повышение квалификации

Выдаваемый документ

удостоверение о повышении квалификации

Формат обучения

Срок обучения

Стоимость обучения

Онлайн

74 ч.

90 000 руб.

Содержание курса

Раздел 1. Реверс-инжиниринг: общие вопросы

История возникновения реверс-инжиниринга и его роль в импортозамещении.
Основные принципы и области применения реверс-инжиниринга.
Этические и юридические аспекты обратного проектирования.
Основные этапы реверс-инжиниринга для различных задач.
Подготовка изделия к реверс-инжинирингу: разборка, анализ конструктивных особенностей.

Методы получения геометрических параметров: традиционные и цифровые.
Основные программные инструменты для обработки полигональных моделей.
Основные виды материалов и их свойства.
Методы измерения шероховатости, твердости и прочности поверхности.
Основы анализа печатных плат и электронных компонентов.
Технологии восстановления электрических схем и принципов работы устройств.
Основные инженерные расчеты для восстановления изделий.
Расчеты механических, тепловых и динамических характеристик.
Адаптация конструкции под серийное производство.
Внесение изменений для улучшения характеристик изделия.
Основные технологии изготовления прототипов.
Испытания и контроль качества полученного изделия.
Практические кейсы реверс-инжиниринга сложных изделий из опыта работы инжиниринговой компании «Комплекс КАД».

Использование полученных данных для создания новых разработок.

Оборудование и инструменты для комплексного анализа изделий.

Раздел 2. Практика реверсивного инжиниринга

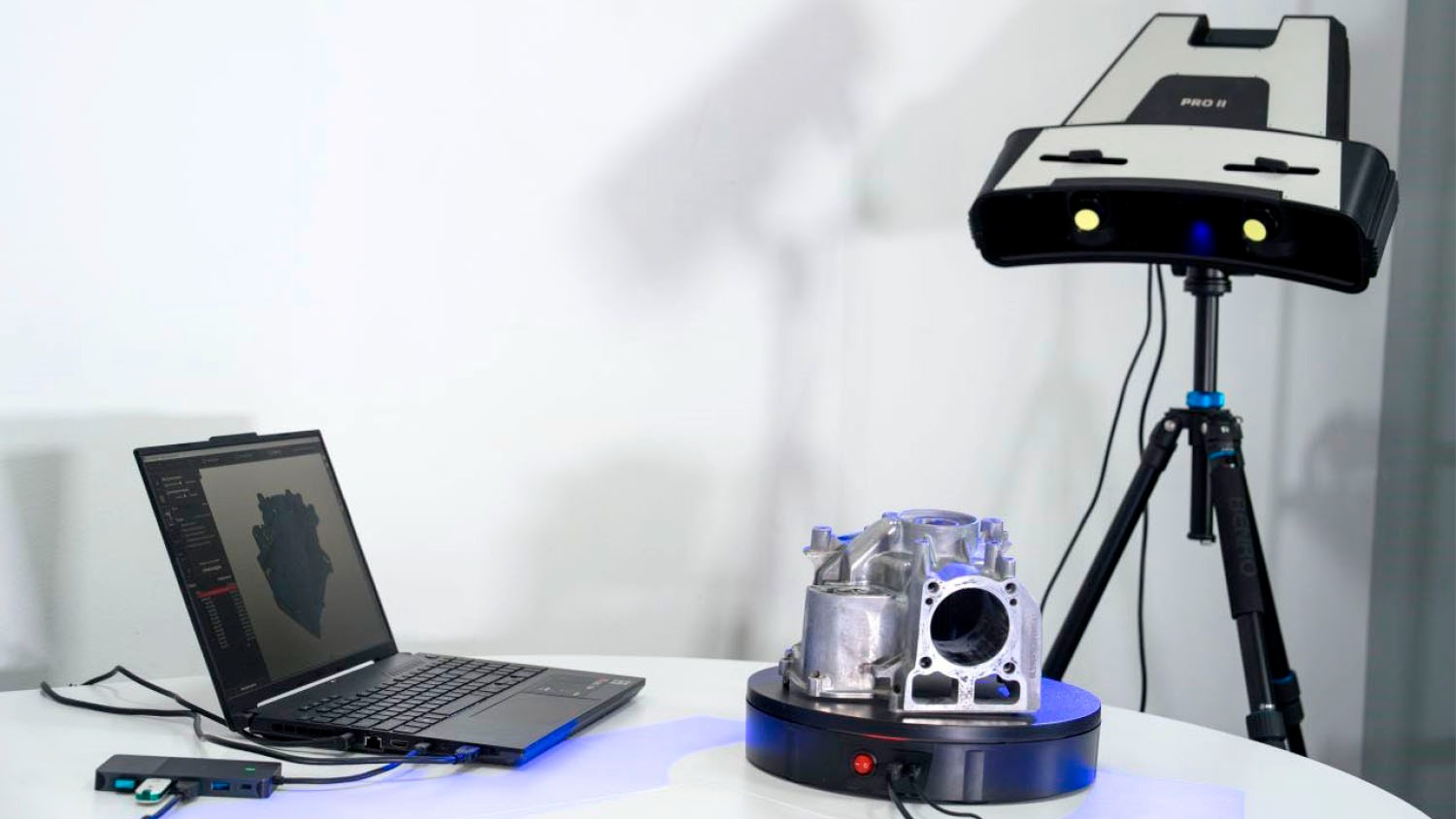

Основы работы с 3D-сканерами: настройка, калибровка, сканирование.
Особенности 3D-сканирования различных типов объектов (корпусные детали, детали сложной формы).
Построение твердотельной модели из полигональной (STL) в ПО Geomagic Design X и КОМПАС-3D.
Методы сглаживания, исправления ошибок и устранения геометрических несоответствий.
Контроль качества модели перед экспортом в CAD-систему.
Методы химического анализа: спектрометрия, рентгенофлуоресцентный анализ.
Интерпретация данных анализа и подбор аналогов материалов.
Инструменты для оценки микроструктуры поверхности и нанесенных покрытий.

Раздел 3. Конструирование и расчет днищ аппаратов

Расчет днищ, нагруженных внутренним избыточным давлением.

Расчет днищ, нагруженных наружным давлением.

Раздел 4. Укрепление отверстий в стенках аппаратов

Укрепление отверстий в стенках аппаратов и днищ.
Штуцеры.
Бобышки.
Смотровые окна.

Раздел 5. Расчет тонкостенных обечаек на прочность

Тонкостенные сосуды и их классификация.

Расчет тонкостенных обечаек.

Раздел 6. Расчет тонкостенных обечаек на устойчивость

Аппараты, работающие под наружным давлением.

Расчет на устойчивость коротких цилиндрических оболочек.

Расчет на устойчивость длинных цилиндрических обечаек.

Расчет цилиндрических оболочек на устойчивость по ГОСТ 34233.2-2017.

Раздел 7. Основные принципы конструирования и проектирования аппаратов

Основные требования, предъявляемые к конструкциям.

Основные факторы, определяющие форму и конструктивные размеры аппаратов и машин.

Порядок расчетов при проектировании химического оборудования. Основные стадии разработки конструкторской документации.

Раздел 8. Влияние методов изготовления на конструкцию аппаратов

Конструирование литой аппаратуры. Конструирование сварной аппаратуры. Конструирование аппаратуры из легированных сталей.

Конструирование эмалированной аппаратуры. Конструирование аппаратов из цветных металлов.

Раздел 9. Основные параметры, используемые при проведении расчетов на прочность

Температура.

Давление.

Допускаемые напряжения.

Коэффициент прочности сварного шва.

Прибавка к расчетной толщине стенки.

Раздел 10. Фланцевые соединения

Фланцевые соединения.

Раздел 11. Кожухотрубчатые теплообменники

Кожухотрубчатые теплообменники без линзового компенсатора.

Кожухотрубчатые теплообменники с линзовым компенсатором.

Раздел 12. Опоры аппаратов

Седловые опоры.
Опорные лапы. Опорные стойки.
Опоры колонных аппаратов. Определение ветрового и сейсмического изгибающих моментов.
Расчет опор колонных аппаратов.

Раздел 13. Аппараты высокого давления

Конструкции корпусов.

Расчет корпусов аппаратов высокого давления.

Днища, крышки и затворы аппаратов высокого давления.

Раздел 14. Краевые напряжения

Краевые напряжения.

Раздел 15. Футерованные аппараты

Расчет футерованных аппаратов.
Конструкции футеровок химической аппаратуры.

Знания и навыки, которые вы получите

Методы реверс-инжиниринга, включая анализ геометрии изделий, 3D-сканирование, обработку данных и воссоздание технической документации.

Навыки технологической адаптации и импортозамещения, позволяющие предприятиям воспроизводить и улучшать сложные механизмы и детали.

Методы определения материалов и качества поверхности изделий для корректного подбора аналогов и последующего производства.

Компетенции в области цифрового моделирования и инженерного анализа, включая работу с программами Geomagic Design X и КОМПАС-3D.

Практические навыки работы с реальными промышленными кейсами и примерами из практики инжиниринговых компаний.

Подготовка к участию в разработке новых изделий, базирующихся на реверс-инжиниринге, с возможностью выхода на импортозамещающие и импортоопережающие решения.

Компетенции в проверке полученных с использованием реверсивного инжиниринга элементов оборудования на соответствие действующей нормативной документации.
